진공관 파워앰프 ESSE1-SE, KT-88 푸시풀 파워앰프가 전하는 소리의 향기
본문
- KT-88 파워 앰프는 지난 10년 간 아음오디오의 자체 시험을 통해 성능이 입증된, 회로 설계를 적용한 정통 파워 앰프입니다.
- 아날로그 증폭을 위한 입력단과 위상 반전 단에는 4개의 소형 진공관이 사용되고. B-전압과 바이어스 전압을 위한 2개의 정류관이 채택되었습니다.
- 출력 증폭단은 KT-88 출력관 4개가 푸시풀 구성으로 작동하고 있습니다.
- 고전압의 리플을 줄이기 위한 정전압 회로와, 마이컴을 적용한 각종 스피커 보호 및 플레이트 전압 지연 회로가 구성된, 높은 신뢰도의 앰프입니다.
- 최적 바이어스 자동 조정을 위한 회로가 채용되어, 페어 매칭 없이 진공관을 교체 사용할 수 있는 장점이 있습니다.
| Description | Specification |
|---|---|
| 출력 | 43 W/Ch. : 5극관 결선 34 W/Ch. : UL 결선 (기본옵션) 25 W/Ch. : 3극관 결선 * 시험 조건 ● 1kHz 구형파 인가 ● Non-clipping 조건 ● 8Ω 출력 시 |
| 주파수 범위 | 20Hz to 20kHz 구형파 시험 |
| 사용 진공관 | EF86 x 2, 12BH7A x 2, KT88 x 4, GZ34S x 2 |
| 왜율 | 1 % max. |
| 최대 입력 감도 | 1Vp-p |
| 크기 | 450x350x260 mm (W x D x H) |
| 무게 | 25 Kg. Approx. |
Detailed information
- 디지털 제어 회로
앰프를 켜면 전원 스위치가 깜빡거리면서 진공관 히터가 전극들을 서서히 데울 때까지 90초간 기다린다. 플레이트 전압 레벨이 안정적인 상태가 되도록 하는 것이다. 앰프가 정상상태가 아닐 때 스피커 보호 릴레이를 작동시키는 회로도 내장되어 있다. 프리앰프와 링크되면 리모컨으로 앰프를 켜고 끌 수도 있다.
- 최적 오토 바이어스 회로의 적용
앰프의 바이어스가 오토 모드로 설정되어 있다면, 앰프 상부에 설치된 메터로 출력관에 걸리는 바이어스 전류가 정상 범위에 있는지만 가끔씩 확인하면 된다. 만일 스위치 위치가 수동 모드로 설정되어 있다면, 사용자는 6개월에 한번씩 바이어스 메터를 보면서 가변 저항기를 돌려 최적 바이어스 범위에 직접 맞추면 된다. 이러한 기능으로 인해 선별된 출력관을 사용하지 않아도 최적의 동작 상태가 유지된다. 앰프 사용자에게 최상의 소리를 들려주고자 하는 아음오디오의 설계 결과이다.
- 최적 부품의 사용
아음오디오에서는 앰프 구현을 위해, 시장에서 좋은 평가를 받고 있는 고품위 부품을 사용하고 있다. 이러한 디자인 철학은 소리로서 확인할 수 있다. 대부분의 저항, 커플링 커패시터 및 출력 트랜스는 음질을 기준으로 선정된다. 특히 앰프의 튜닝 단계에서는 대부분의 진공관 앰프가 목표로 하는 부드러움과 따뜻함을 구현하는 데 정성을 기울인다. 이러한 모든 노력은 더 나은 음질의 앰프를 제작하여 애호가를 만족시키기 위한 것이다.

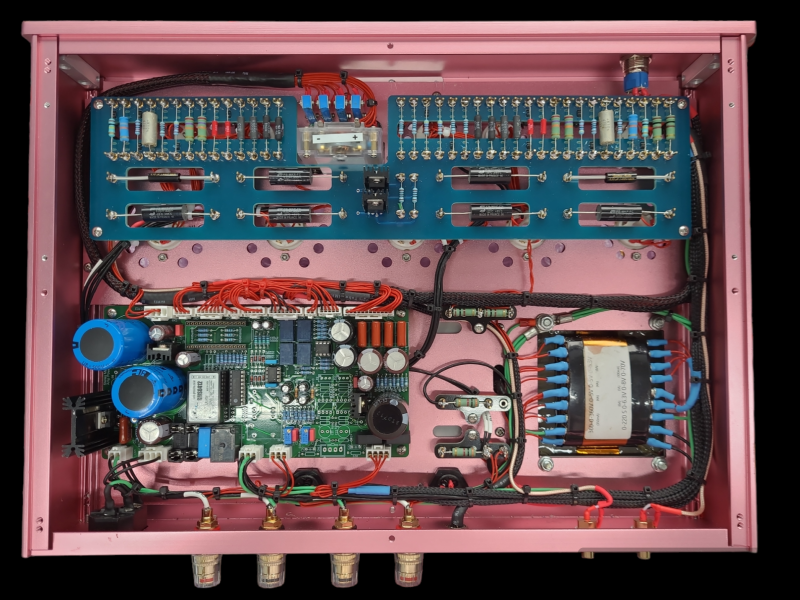

- 하드 와이어링
아음오디오는 실 배선 방법을 사용한다. 이는 조립의 편의성을 포기하고, 소리의 경로를 최적화하기 위한 것이다. PCB를 이용한 조립 방법은 첨단 회로의 부품 배치에도 사용되므로 기술적으로는 문제가 없다. 단지 점과 점을 잇는 PCB 기판을 이용한 자동 납땜 방식은 냉납점의 염려가 있고, 장기적으로는 진공관에서 발생하는 열로 인해 PCB 기판의 패턴이 열화되는 경우가 더러 있기에 장인에 의한 직접 배선 방식을 이용한다.
