MA1-SE : 액티브 채널 디바이더가 내장된 멀티채널 앰프
멀티앰프 MA1-SE : 액티브 채널 디바이더가 내장된 멀티채널 앰프
본문
- 아음오디오의 멀티채널 앰프는 FET 소자를 이용한 액티브 3채널 디바이더와 클래스 AB 패키지형 파워앰프가 내장된 본격 액티브 3채널 앰프 시스템입니다.

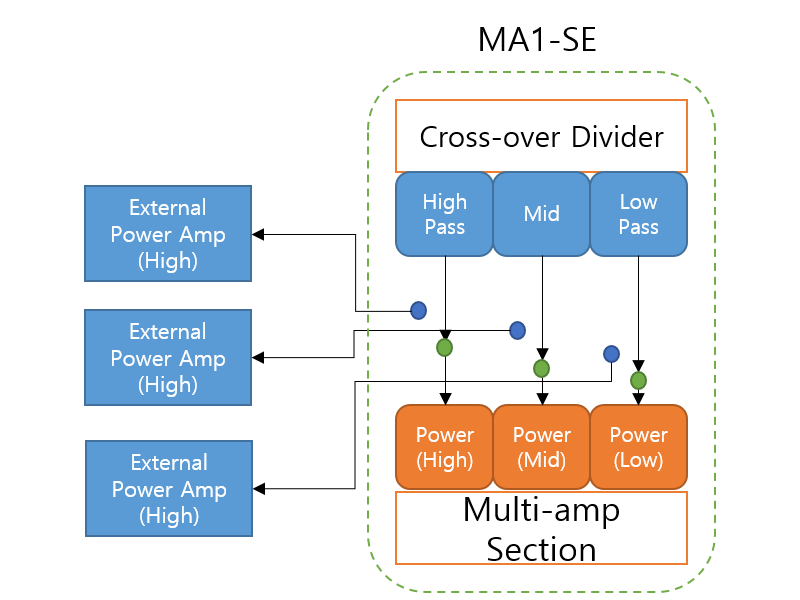

- 채널 디바이더는 내장된 멀티앰프 섹션에 출력을 제공하거나, 별도로 구성된 외장 앰프로 출력을 내보낼 수 있습니다.

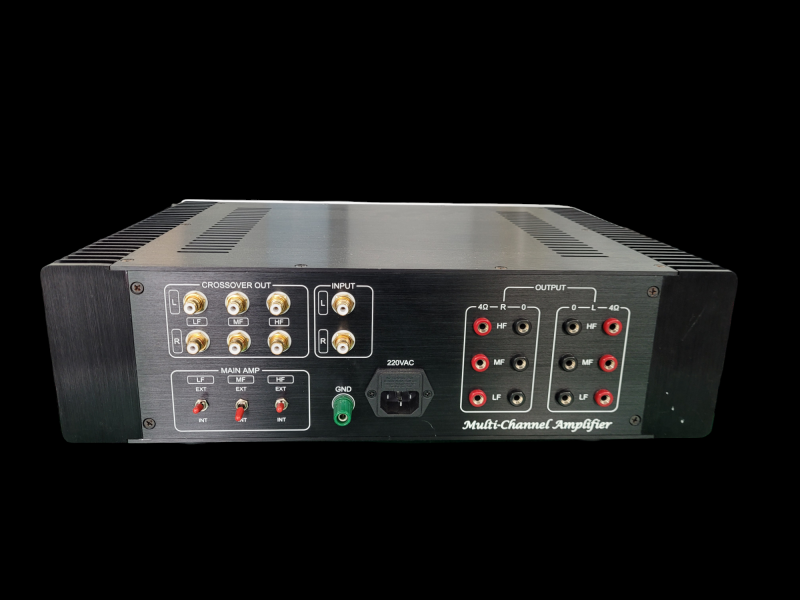

- 외장 앰프로 연결이 필요한 경우에는, 후면 패널의 출력 위치를 외부(EXT)로 설정하면 RCA 단자를 통해 3 채널로 나뉜 신호가 출력됩니다.
- 내부(INT)로 설정할 경우, 앰프 출력이 단자를 통해 스피커로 공급됩니다.
- 액티브 채널 디바이더는 패시브 소자에 의한 음질의 열화 현상이 발생하지 않습니다.
- 악기이 정위감이 더욱 또렷해지고, 음악의 깊이와 디테일감이 향상되는 특징이 있습니다.
| Description | Specification |
|---|---|
| 출력 | 고역 : 68 W 중역 : 68 W 저역 : 136 W * 시험 조건 ●1kHz 구형파 인가 ● Non-clipping 조건 ● 8Ω 출력 시 |
| 주파수 범위 | 20Hz to 20kHz (구형파 시험) |
| 출력용 반도체 | TI LM3886 : Audio Power Amplifier |
| 크기 | 430x310x120 mm (W x D x H) |
| 무게 | 8kg. Approx. |
Detailed information
- 액티브 채널 디바이더 설계

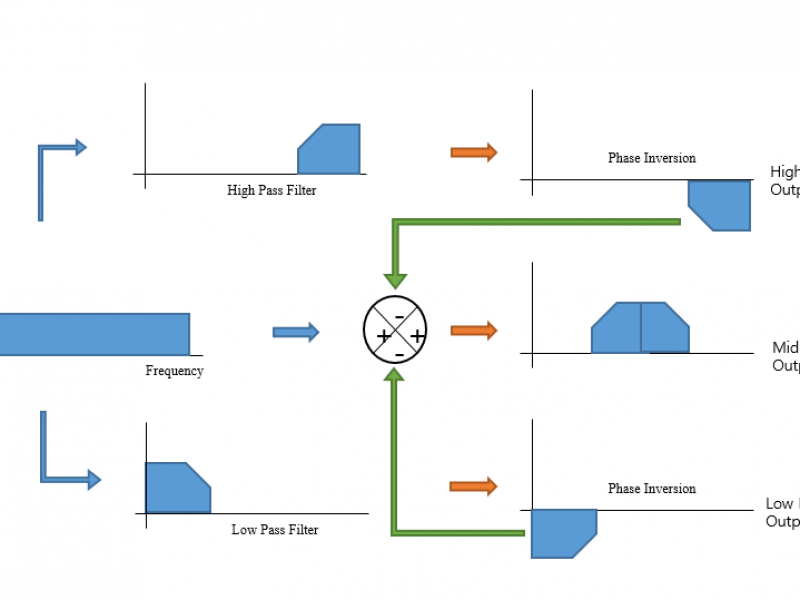

- 감산형 채널 디바이더는 프리앰프로부터 들어오는 입력신호를 고역통과 필터와 저역통과 필터로 각각 잘라낸 후, 위상 반전 단계를 거쳐 역상의 고역과 저역 신호를 얻는다. 연산기에서는 저역과 고역 신호를 원래의 신호에서 감산하여 중간 대역의 신호를 얻는다.
- 채널 디바이더는 내장된 멀티앰프 섹션에 출력을 공급하거나, 별도로 구성된 외장 앰프로 출력을 내보낼 수 있다. 외장 앰프로 연결이 필요한 경우에는, 후면 패널의 출력 위치를 외부(EXT)로 설정하면 RCA 단자를 통해 3 채널로 나뉜 신호가 출력된다. 내부(INT)로 설정할 경우, 앰프 출력이 단자를 통해 스피커로 공급된다.
- 내장 3 채널 앰프

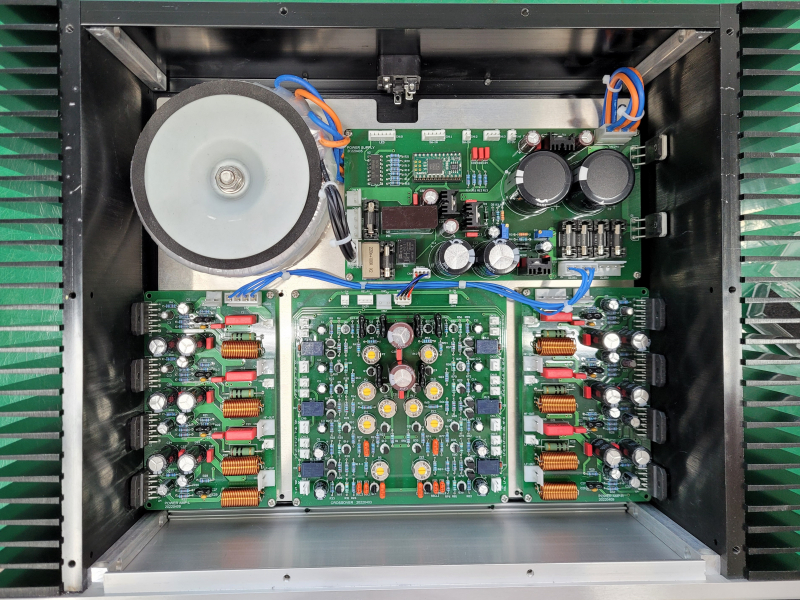

- MA1-SE 버전에는 채널당 4개의 클래스 AB급 패키지 소자가 사용된다. 각 소자는 최대 68W의 출력을 고역과 저역에 각각 공급하고, 저역에는 2개의 증폭 소자를 병렬로 연결하여 최대 136W의 출력을 낸다.
